高速运算放大器

MS8052可Pin to Pin兼容AD8052

MS805x 系列为轨到轨输出的电压反馈运算放大器,具有易用、低成本等特点。可Pin to Pin兼容AD8052。相比于典型的电流反馈放大器,在带宽和转换率有更大的优势,并同时具备宽的输入共模电压范围和大的输出电压摆幅,这使得该系列芯片可以在低至 2.5V 的单电源下使用。可替代(LPV529,TLV521,ADA4891-2,LTC6247基本都是pin to pin。
虽然为低成本,MS805x 系列芯片拥有出色的整体性能,它有250MHz(G=+1)的大带宽的同时 0.1dB 带宽达到了 37MHz(G=+2),并且每个放大器只有 4.3mA 的低功耗。
MS805x 系列的低失真和快速建立特性使得它成为 A/D 和 D/A缓冲器的理想选择。所有的特性工作温度范围为-40°C 到 125°C。

主要特点
轨道对输出
2mV 的失调电压
高速
-3dB 带宽(G=+1):250MHz
转换率:130V/μs
0.1%建立时间:58ns
工作电压范围:2.5V 到 5.5V
输入电压范围(Vs=5V):-0.2V 到+3.8V
出色的视频特性(RL=150Ω,G=+2)
0.1dB 增益平坦度:37MHz
差分增益误差:0.03%
差分相位误差:0.08°
低功耗:每个运放 4.3mA 的工作电流

应用
图像
光电二极管前置放大器
专业视频设备和照相设备
手持设备、DVD/CD
基站
有源滤波
模数转换

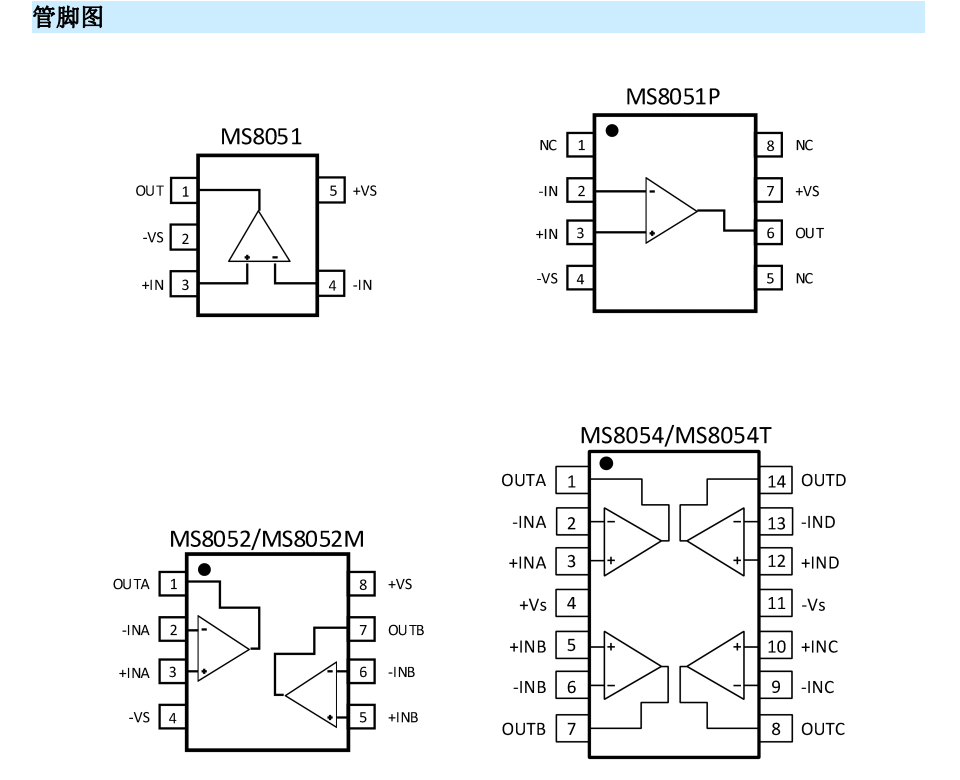

产品规格分类
产品 封装形式 丝印名称
MS8051 SOT23-5 8051
*MS8051P SOP8 MS8051P
MS8052 SOP8 MS8052
MS8052M MSOP8 MS8052M
MS8054 SOP14 MS8054
*MS8054T TSSOP14 MS8054T
