SC7508可pin对pin兼容AD8009
SC7508 是一款超高速电流反馈型放大器，压摆率高达 5500 V/μs，上升时间仅为 545 ps，因而非常适合用作脉冲放大器。可pin对pin兼容AD8009。
高压摆率使大信号带宽达到 440 MHz，从而满足高分辨率视频图形系统的要求。信号质量在整个宽带宽范围内均保持较高水平，最差情况下的失真为–40 dBc(250 MHz，G = +10，1 V p-p)。对于多频信号的应用，三阶交调截点(3IP)可以到达 12 dBm。SC7508 可灵活地应用于 IF/RF 信号链中的增益级放大器。
SC7508 能够提供 175 mA 以上的负载电流，在驱动四个视频负载时，可以取得低差分增益和相位误差(分别为 0.02%和 0.04°)。高驱动能力还体现在它能够提供 10 dBm 的输出功率，当频率为70 MHz 时无杂散动态范围(SFDR)约为–38 dBc。

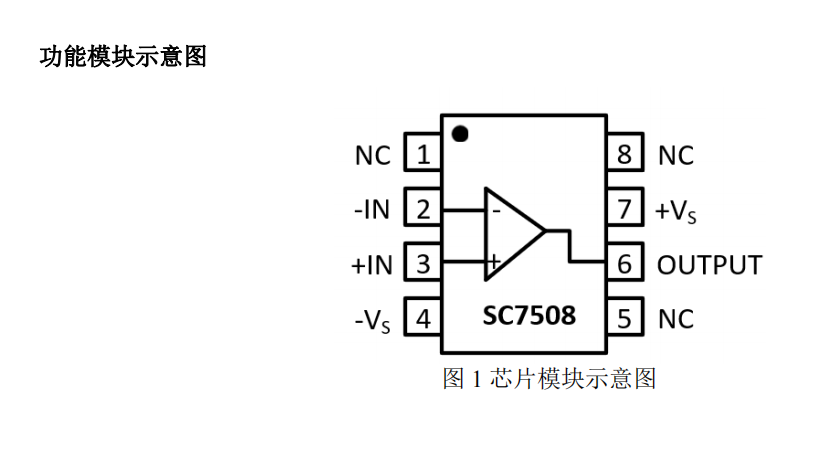

SC7508 提供小型 SOIC 封装，工作温度范围为–55°C 至+125°C。
主要性能
超高速
压摆率：5500 V/µs(4 V 阶跃，G = +2)
上升时间：545 ps(2 V 阶跃，G = +2)
大信号带宽：
440 MHz，G = +2；320 MHz，G = +10
小信号带宽(–3 dB)：
1 GHz，G = +1；700 MHz，G = +2
0.1%建立时间为：10 ns(2 V 阶跃，G = +2)
宽带宽范围内低失真
无杂散动态范围(SFDR)：
–66 dBc(20 MHz，二次谐波)
–75 dBc(20 MHz，三次谐波)
三阶交调截点(3IP)
26 dBm(70 MHz，G = +10)
良好的视频规格
0.1 dB 增益平坦度达 75 MHz
0.01%差分增益误差，RL = 150 Ω
0.01°差分相位误差，RL = 150 Ω
高输出驱动
175 mA 输出负载驱动电流
10 dBm 且 SFDR 为–38 dBc(70 MHz，G =+10)
电源供电
电源电压：+5 V 至±5 V
电源电流：16mA(典型值)
应用场合
脉冲放大器
中频/射频增益级/放大器
高速仪器仪表
CCD 成像放大
高分辨率视频图形
