运算放大器(OPA)

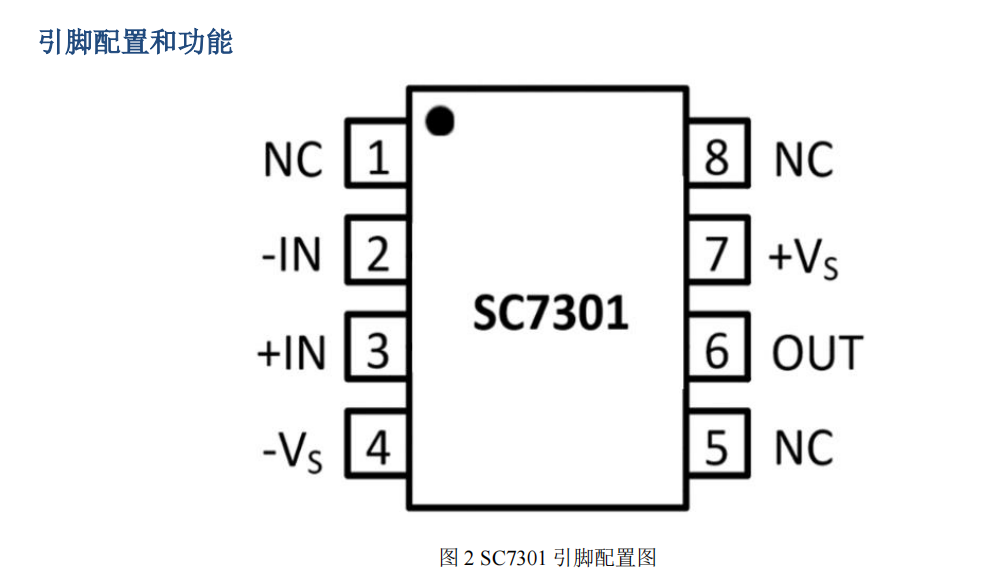

SC7301可pin对pin兼容AD811
宽带电流反馈型运算放大器 SC7301。-3 dB 带宽为 120 MHz，增益为+2，差分增益和相位为0.01%和 0.01°（RL = 150 Ω），使 SC7301 成为视频系统的绝佳选择。可pin对pin兼容AD811。SC7301 的设计特点：带宽35 MHz （G = +2）；0.1 dB 增益平坦度规格；较小差分增益和相位误差。在低电源低电流供电下，无论驱动一根还是两根 75Ω 电缆，都可以实现这个性能。此外，SC7301 的额定电源电压范围为±5 V 至±18 V。
SC7301 非常适合高速脉冲应用。它可以实现大于 2500 V/μs 的最大压摆率，2 V 阶跃 时 0.1%的建立时间小于 25 ns，10 V 阶跃时 0.01%的建立时间小于 65 ns。SC7301 非常适合用作数据采集系统中的 ADC 或 DAC 缓冲器，因为它具有高达 10 MHz 的低失真和宽单位增益带宽。SC7301 是一款电流反馈型放大器：有很宽的带宽；低电压和电流噪声分别为 1.9 nV/√Hz 和 20 pA/√Hz；低输入失调电压；适合宽动态范围应用。
主要性能
高速
140MHz 带宽 （3 dB， G = +1）
120 MHz 带宽 （3 dB， G = +2）
35 MHz 带宽 （0.1 dB， G = +2）
压摆率：2500 V/μs
0.1%建立时间为：25 ns(2 V 阶跃)
0.01%建立时间为：65 ns(10 V 阶跃)
出色的视频性能（RL = 150 Ω）
0.01% 差分增益，0.01°差分相位
电压噪声：1.9 nV/√Hz
低失真：THD = −74 dB （10 MHz 时）
低输入失调：3 mV
操作灵活
额定工作电压为±5 V 和±15 V 工作电压
应用场合
视频交叉点切换器、多媒体广播系统
高清电视兼容系统
视频线路驱动器、分配放大器
模数转换器/直流电转换器缓冲器
直流恢复电路
医疗
超声波
医疗检测
伽马检测
计数器应用
