运算放大器(OPA)

SC7501可pin对pin兼容OPA350

SC750x 系列轨至轨 CMOS 运算放大器针对低电压单电源运行进行了优化。轨至轨输入和输出、低噪声(5nV/√Hz) 和高速运行(38MHz, 22V/μs) 使得运算放大器非常适合驱动模数 (A/D) 转换器。可pin对pin兼容OPA350。而且也适用于手机功率放大器 (PA) 控制环路和视频处理(75Ω 驱动能力)以及音频和通用 应用。单通道、双通道和四通道版本具有完全相同的规格,可最大程度地提高设计灵活性。

SC750x 系列运行在一个低至 2.5V 的单电源上,输入共模电压范围介于接地电压以下300mV 至正电源以上 300mV 之间。10kΩ 负载时,输出电压可以摆动到电源轨的 10mV以内。双通道和四通道设计具有完全独立的电路,可将串扰降到最低并彻底消除相互作用。

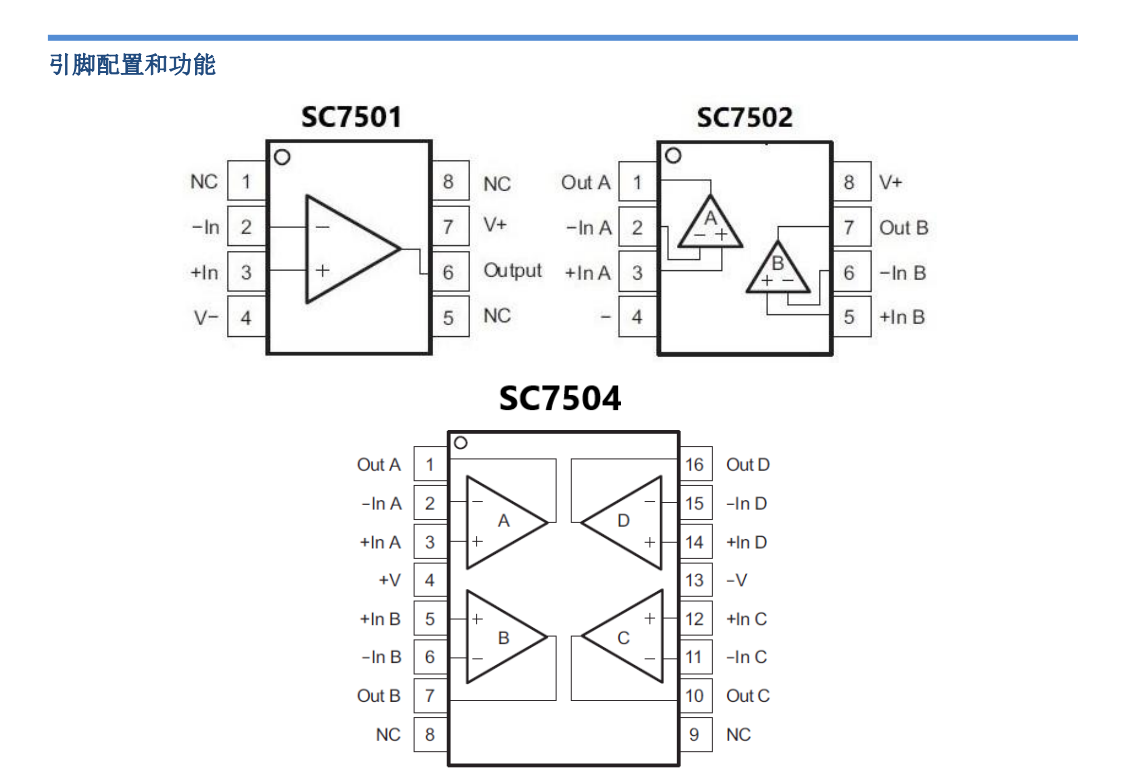

单通道 (SC7501) 和双通道 (SC7502) 采用SOIC-8 封装。四通道 (SC7504) 封装采用节省空间的 SOIC-16 封装。所有版本的额定温度范围为-40°C 至 85°C,工作温度范围为 -45°C至 125°C。

主要性能
轨至轨输入
轨至轨输出(10mV 范围内)
高带宽:38MHz
高转换速率:22V/μs
低噪声:5nV/√Hz
低总谐波失真 (THD) + 噪声:0.0006%
单位增益稳定
微型封装
单通道、双通道和四通道

应用场合
手机功率放大器 (PA) 控制环路
驱动模数 (A/D) 转换器
视频处理
数据采集
过程控制
音频处理
通信
有源滤波器
测试设备
