*MS31221
MS31221 是一款双全桥电机驱动。它可应用于低电压及电池供电的运动控制场合。并且内置电荷泵来提供内部功率 NMOS 所需的栅驱动电压。
MS31221 可以提供最高 2.8A 的峰值电流，其功率电源供电范围从 1.8V 到 10V，逻辑电源供电范围从 1.8V 到 6V。
四个输入脚可以控制直流电机工作在正转、反转、刹车以及滑行模式，也可以控制一个步进电机在全步和半步模式。全桥由 IN1/IN2 逻辑控制，并且当所有的xINx=0 超过 3ms 时，进入待机模式。
主要特点
两个全桥驱动器，低输出导通电阻，420mΩ(HS+LS)
2.8A 峰值电流能力
功率电源供电范围：1.8V 到 10V
逻辑电源供电范围：1.8V 到 6V
IN1/IN2 全桥控制逻辑
待机模式下，功耗不超过 120nA@VM<6V

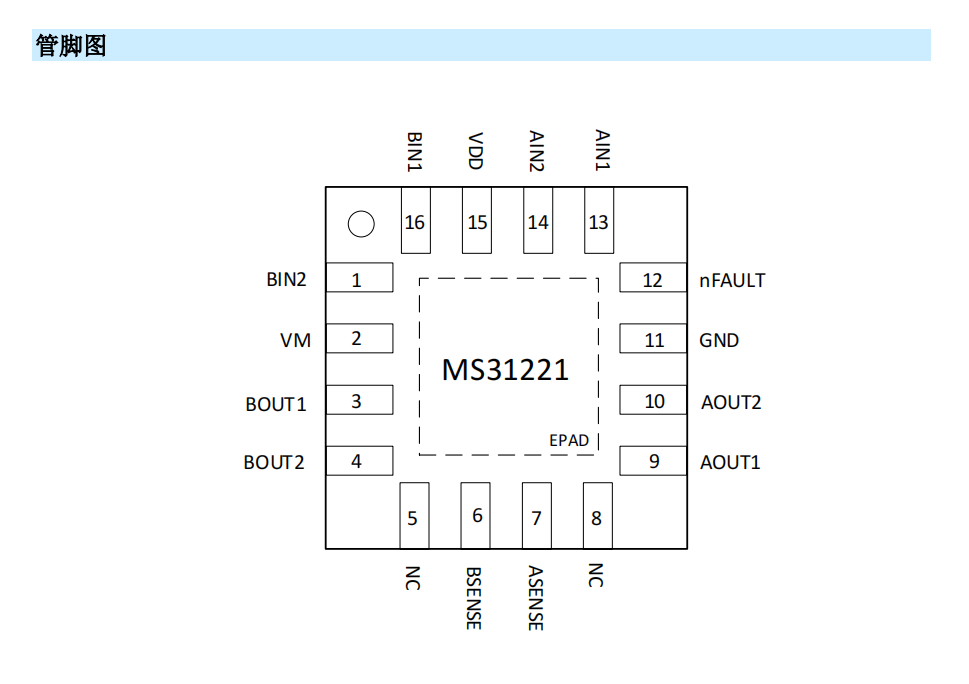

QFN16L 封装（背部散热片）, 3mmx3mm
保护功能：欠压保护、过流保护、短路保护以及过温保护
应用
摄像机
玩具
机器人
便携式医疗电子设备
