SER/DES

MS1224

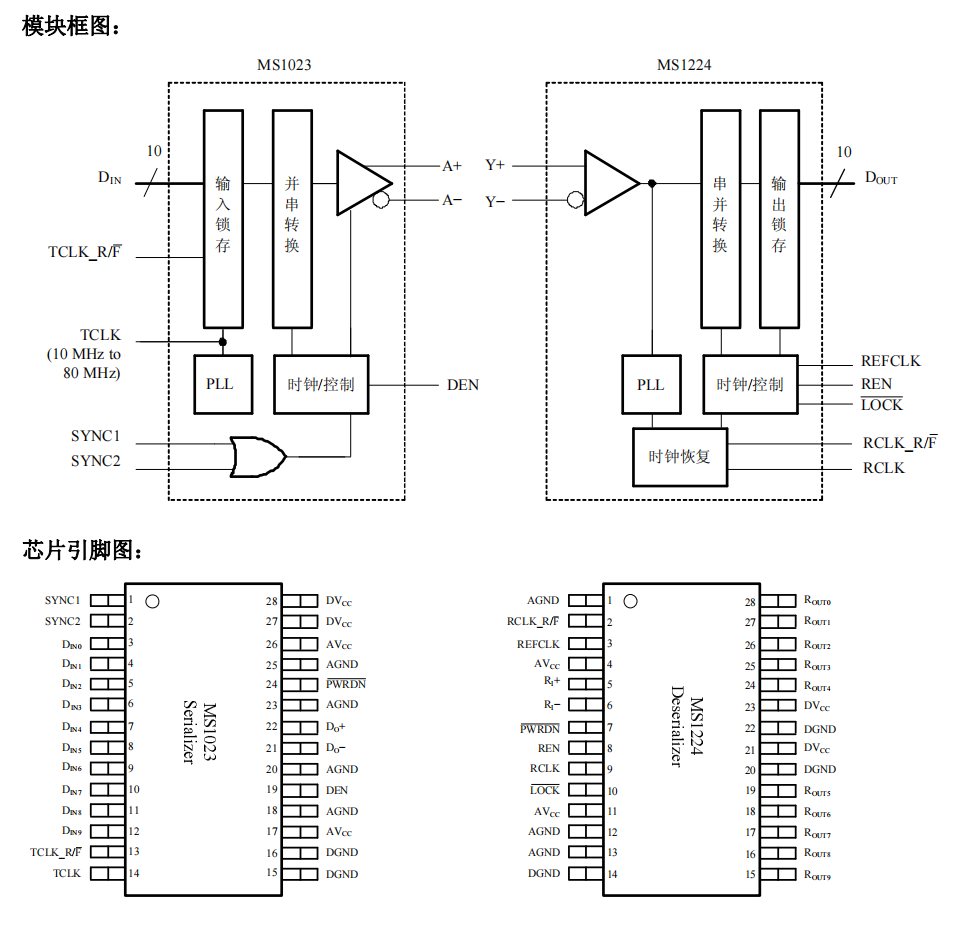

MS1023 串化器和 MS1224 解串器由一对 10bits 并串/串并转换芯片,用于 LVDS 差分底板上传输和接收 10MHz 至 80MHz 的并行字速率的串行数据。加载起始停止位后,转换为一个串行数据速率在 120Mbps 至 960Mbps 负载编码的输出。

上电时,这一对芯片可通过一个内部产生的 SYNC 样本信号同步模式或者解串器可同步到随机数据来初始化。通过使用同步模式,解串器可在特定的、更短的时间参数内建立锁定。
当没有数据传输要求,设备可被设定并进入到掉电模式。另外,一种模式可以通过设置输出脚为高阻态以避免 PLL 失锁。
MS1023 和 MS1224 具有工作周围空气温度范围为-40℃至 85℃的特征。

特征
100Mbps 至 800Mbps 串行 LVDS 数据有效负载带宽在 10MHz 至 80MHz 的系统时钟之间
芯片功耗在 80MHz 输入时,小于 550mW(典型值)
使用同步模式可快速锁定时钟
锁定指示器
不需要外部单元提供 PLL
28 引脚 SSOP 封装
满足工业级温度要求,温度范围-40℃—85℃
时钟可编程边沿触发
流向行引脚排序,易于 PCB 版图布局

应用
无线基站
底板互连(Backplane Interconnect)
数字用户线接入复用器(DSLAM)
