开关电路

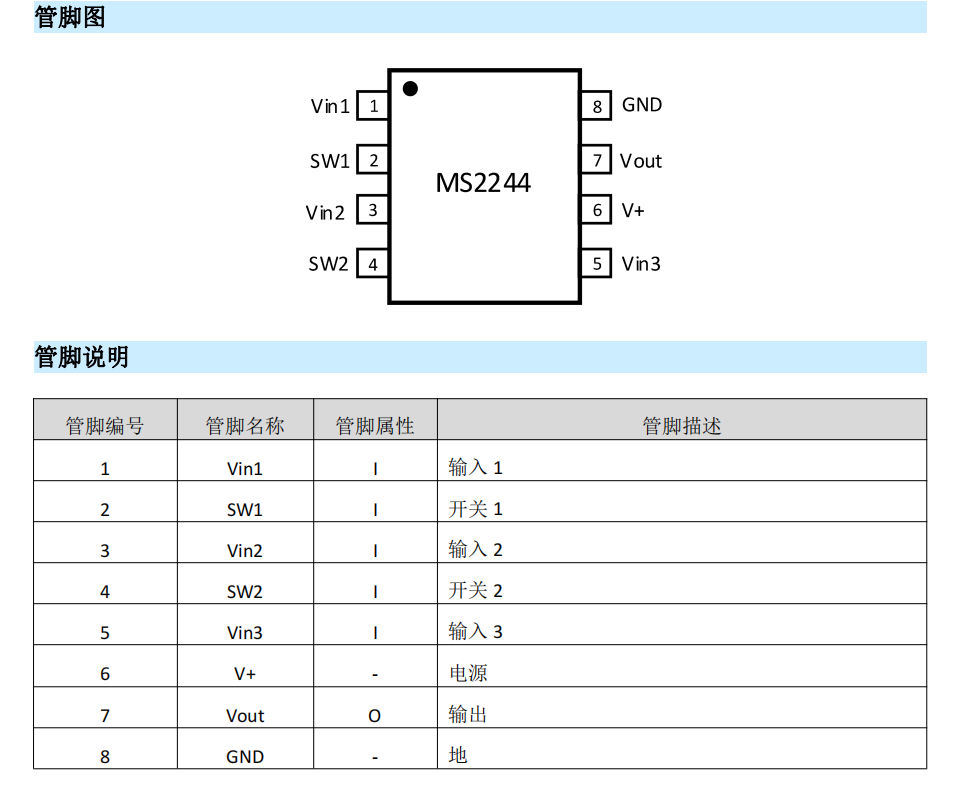

MS2244可Pin to Pin兼容NJM2244
MS2244 是一款集成的视频开关，实现三输入视频或音频信号的三选一。可Pin to Pin兼容NJM2244。
芯片集成了 75Ω驱动电路，可以直接驱动电视监控器。芯片工作电压 5V～12V，带宽 10MHz，抗串扰 70dB (4.43MHz)。另外芯片还集成了钳位电路，将视频信号值钳位到合适的工作电平。
芯片可以应用在录像机、 摄影机、电视机、光盘播放器等。
主要特点
宽工作电压 （+4.75～+13V）
三输入 一输出
集成 75Ω负载驱动
可实现静音
内部嵌位
低功耗 16.5mA
串绕 70dB（4.43MHz）
带宽 10MHz
封装 SOP8
应用
录像机
摄影机
电视机
光盘播放器
产品规格分类
| 产品 | 封装形式 | 丝印名称 |
| MS2244 | SOP8 | MS2244 |
