直流无刷驱动
MS39533
MS39533 是三个半桥驱动芯片，可用于驱动一个三相无刷直流电机。半桥采用 PWM 输入控制，PWM 为高时上管打开，为低时下管打开。MS39533 带有低功耗模式以及待机模式，待机模式下输出为高阻态。在良好的散热条件下，MS39533 的每个通道可提供最高3.1A 左右的持续电流或者 4.5A 左右的峰值电流。
该芯片集成了完整的保护功能，比如过温保护、限流保护、欠压保护、短路保护等，并且提供错误状态标志脚。
MS39533 采用 QFN40 封装，带底部散热片。
主要特点
电源电压范围 5V∽24V
睡眠模式下，典型功耗 23μA
PWM 控制
上桥+下桥 Rdson 0.2Ω
高达 1MHz 的开关频率
3.1A 持续电流能力或者 4.5A 峰值电流能力
完整的保护功能：过温保护、限流保护、欠压保护、短路保护
QFN40 封装，5mmx5mm，带散热片
应用
三相无刷电机

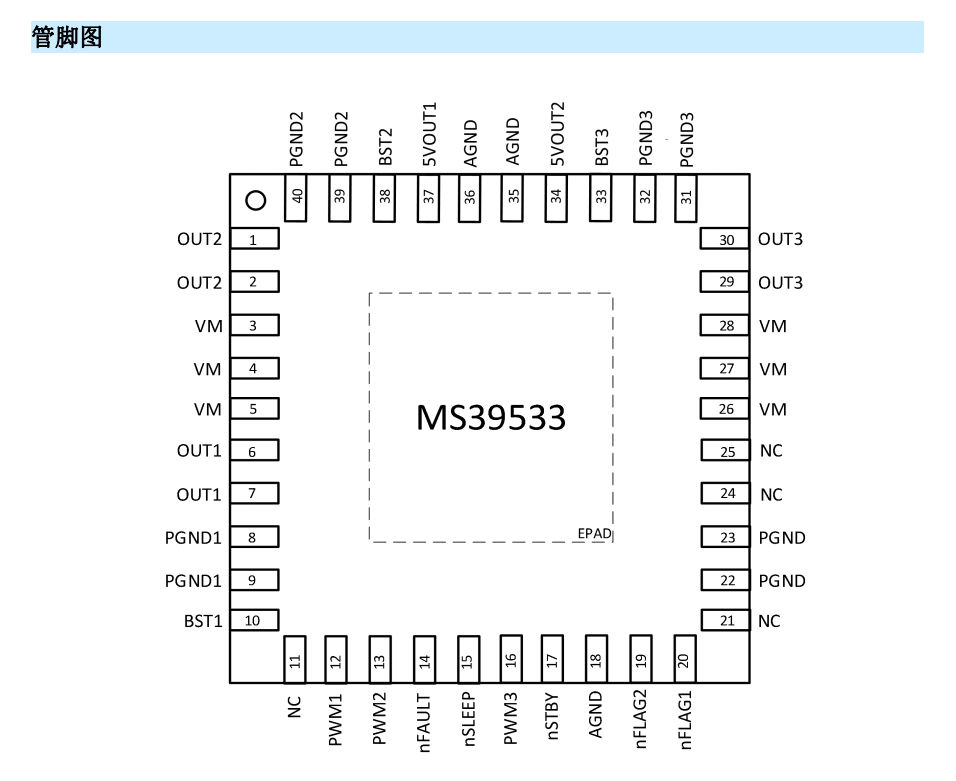

.png)
