MS6459可替代MAX7456

MS6459 是 OSD 电路,与 MCU 配合使用,可控制不同类型的显示系统。显示点阵为 12×18,内置部分数字、英文字符、拉丁字符和中文字符。电路集成有上电复位电路和 VRAM 清零电路用于减轻 MCU 的工作量。


主要特点
输入信号:混合视频信号;
显示字符数量:12 行,24 列;
内置字符数量:480 个(ROM);
用户可自定义字符数量:32 个(RAM);
字符显示尺寸:1 倍(默认模式),2 倍;
字符显示颜色:白色(只有一种);
字符点阵:12×18;
显示背景:4 种模式(No background, black framing, black-on-white, black filling);
背景颜色:黑、白、兰、绿
显示闪烁:可以通过设置选择打开或关闭闪烁功能,有 3 种闪烁频率:0.5HZ, 1HZ, 2HZ;
视频信号制式:NTSC/PAL/PAL-M/SECAM/PAL-N;
通信接口:8 位串行接口;
供电电压:3-5.5V;

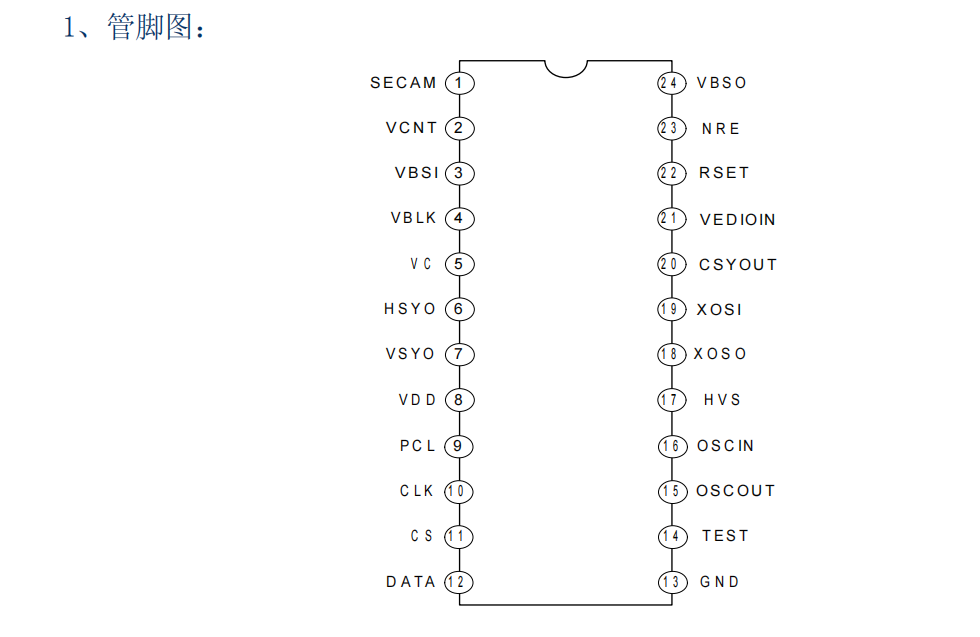

MS6459 有两种工作模式:外部工作模式和内部工作模式,并内置混合同步信号分离电路及同步信号产生电路;当 MS6459 电路用于外部模式时,由外部输入混合同步信号,分离后用于行场同步,同时 VBSI 管脚输入外部视频信号通过开关叠加了字符信号后从 VBSO 管脚输出;当 MS6459 电路用于内部模式时,由内部产生同步信号,同时 VBSI 管脚管脚关闭输入,字符信号从 VBSO 管脚输出。
