视频驱动放大器

MS7336M

MS7336M 是一颗集成单通道视频放大器与视频同轴线控解码为一体的芯片,它内部集成 6dB 增益轨到轨输出驱动器以及 10 阶滤波器,允许同一个输入信号在-3dB 带宽 35MHz 和 55MHz 之间进行选择控制。视频同轴线控解码内部集成一颗高速处理器,针对模数混合信号进行有效分离,同时在其同轴控制端有箝位电路,适用于交流应用。

MS7336M 输入信号为 DAC 的输出,可直流耦合输入或交流耦合输入。内部二极管箝位和偏置电路可用于交流耦合输入方式。MS7336M 还包含内部电平移位电路,从而避免了同步脉冲被截断并允许直流耦合输出。MS7336M 的输出可驱动直流或交流耦合单(150Ω)或双(75Ω)负载。

主要特点
-3dB 带宽 35MHz/55MHz 可选择 10 阶视频滤波器
Transparent Sync-tip 输入箝位电路
6dB 增益输出驱动器和驱动双视频负载
轨到轨输出
输入电压范围包括地
交流或直流耦合输入/输出
单电源供电范围为 2.7V 到 5V
低功耗,带 150Ω负载工作电流为 34mA

应用
消费类视频
便携式和手持式产品
AHD/TVI/CVI 模拟高清视频驱动以及反向控制解码

产品规格分类

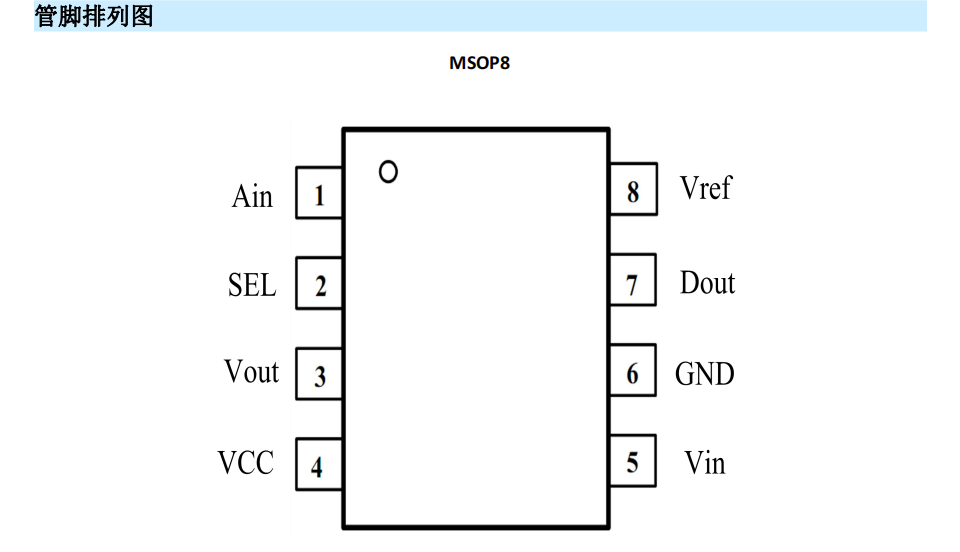

产品 封装形式 丝印名称
MS7336M MSOP8 MS7336M
